细说全自动滚丝机的结构组成

您的当前位置: 首 页 >> 新闻动态 >> 行业新闻

细说全自动滚丝机的结构组成

发布日期:2018-01-09 作者: 点击:

滚丝机在工业生产中有着十分广泛的应用,由于采用塑性变形加工的方法,相比有铁屑的切削加工加工出来的工件各方面性能强度好。

那么滚丝机有哪些部分构成呢?

1. 主机体为一箱形铸件,其上部平面安装AB座、滑动座、电气控制箱,下部有两个蓄油池,用于蓄装冷却液。

2.  动力分配箱主要安装有各种齿轮、轴、交换齿轮箱,该箱功能是主电机传给箱,经减速机把动力匀速传给两根轮杆,箱体中间为一空齿轮,以方便长工件通过。

3. 液压系统是滚丝机的主要系统,它主要使滑动座做进给运动和退回运动。

4. 滚压系统由固定座、滑动座、轮杆机构组成。

5. 固定座分为A、B两个,A座安装有轮杆座用以安装滚轮,B座安装油缸前进后退位置调整。

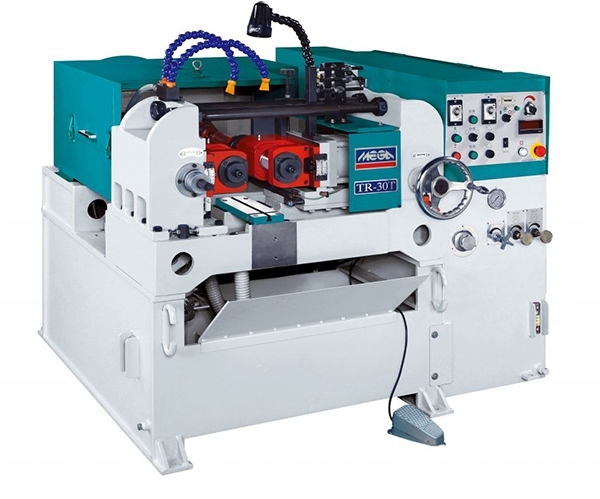

滚丝机


6. 滑动座前面安装有轮杆机构,靠B座上的油缸前进、后退作径向运动。

7. 轮杆机构主要由轮杆座、轮杆支撑座组成。

8. 打开交换齿轮箱上盖,可调换齿轮,以适应所加工工件的速度。

9. 冷却系统主要由水泵把液体通过管路送到喷头,喷头可调整液体流量大小,严禁冷却液加注过多,以超过吸油头4cm为基准,过多,液面易进入电机,烧毁水泵,冷却液可采用20#机械油,加适量柴油。

10. 电气系统由各种控制面板,PLC控制部分和电气线路组成。
