在滚丝机上冷轧小模数渐开线花键的原理。 L,R是一对具有相同参数的渐开线滚轮,分别安装在滚丝机的两个主轴上,并且可以在传动机构的驱动下沿同一方向同步旋转。 R轮可由气缸驱动以进行径向进给运动,L轮可通过调节机构调节,以与工件P表面上的R轮的压痕重合。工件P由两个中心夹紧孔和调节夹可以轴向移动工件。当施加力时,它可以在O点处围绕平行于机床主轴的轴线摆动Φ角,以确保工件始终处于冷轧过程中。保持两个滚轮处于自由滚动状态,同时易于安装
夹住工件。滚轮的结构尺寸,形状公差和技术要求参照滚轮的圆柱形测量齿轮制定。根据齿轮的样条数据计算滚轮的共同法向长度或跨度距离。可以通过Cr12MoV(硬度)选择所需的材料。 59〜62HRC)

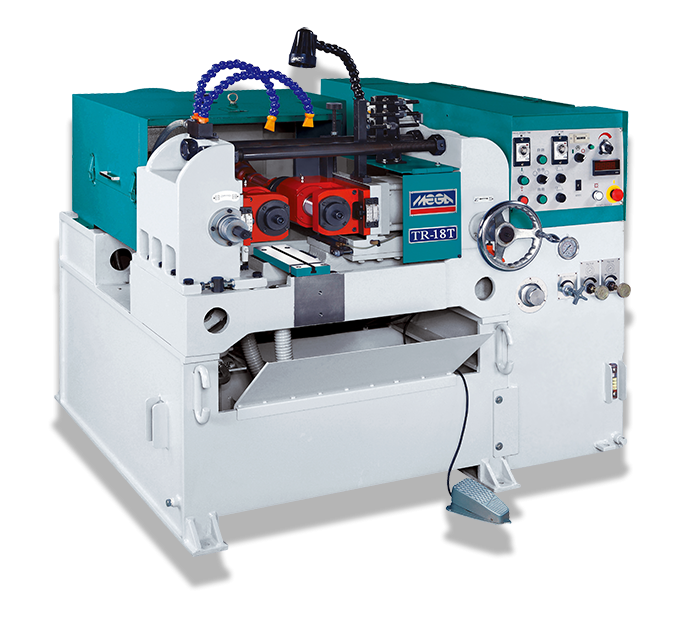

滚丝机是一种多功能液压滚丝机。 该滚丝机可在液压滚丝机范围内在冷态下对工件进行螺纹,直线和斜纹轧制; 直齿滚动,螺旋齿和斜花键齿轮滚动; 矫直,还原,液压滚丝机和各种成型辊。 该机器具有安全可靠的电液执行和控制系统,允许在手动,半自动滚丝机和自动滚丝机模式下选择每个工作循环。
自动滚丝机是一种先进的非切削工艺,可有效提高工件的内部和表面质量,加工过程中产生的径向压应力可显着提高工件的疲劳强度和抗扭强度。 节能低耗的理想工艺。
