避免新型全自动滚丝机磨损的修整办法
1)修整刀体的底平面,使刀体平直稳定。
2)粗磨前面,使前面与刀体底平面平行。
3)粗磨主后面,主切削刃与砂轮外圆平行,刀体与砂轮倾斜60 -8。,以形成正确的主后角。
4)以刀体左侧平面为基准,车床磨刀体左侧的副后面,同时保证副偏角和副后角。
5)刃磨右侧的副后面,兼顾满足以下要求:
①以刀头中 心为对称轴,保证主切削刃宽度。
②保证刀头长度。
③磨出副偏角,并保证副后角。
6)精磨前面,刃磨卷屑槽。车床采用带斜角和较宽的开放式卷屑槽,以形成半径较大的卷屑,向同一侧有序排出。车床同时还应保证需要的前角。
7)精磨主后面和过渡刃、切削刃倒角。

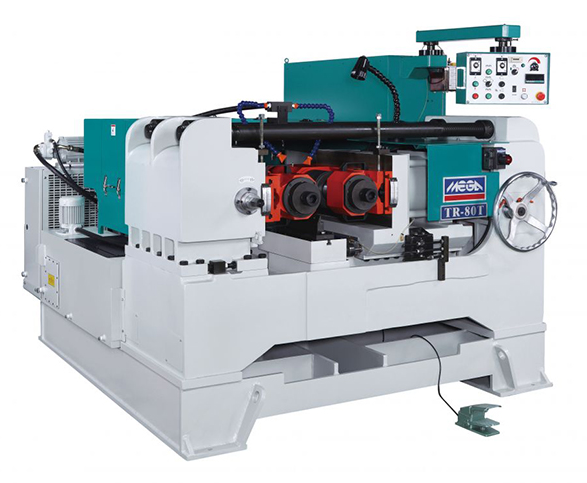

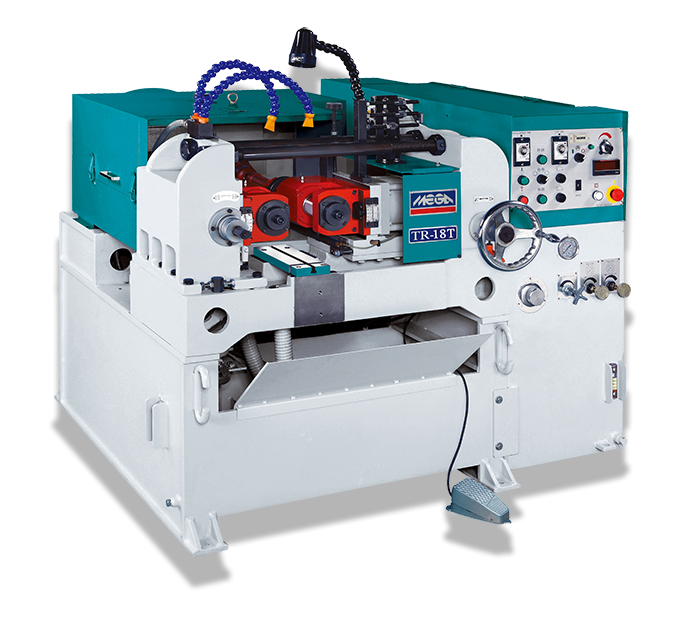

滚丝机主要由主动力分配箱、机体、液压系统、交换齿轮箱、电气系统、液压传动系统、冷却系统组成。
1.主机体为一箱形铸件,其上部平面安装AB座、滑动座、电气控制箱,下部有两个蓄油池,用于蓄装冷却液。
2. 滚压系统由固定座、滑动座、轮杆机构组成。
3. 打开交换齿轮箱上盖,可调换齿轮,以适应所加工工件的速度。
4.动力分配箱主要安装有各种齿轮、轴、交换齿轮箱,该箱功能是主电机传给箱,经减速机把动力匀速传给两根轮杆,箱体中间为一空齿轮,以方便长工件通过。
(1) 固定座分为A、B两个,A座安装有轮杆座用以安装滚轮,B座安装油缸前进后退位置调整。
(2) 滑动座前面安装有轮杆机构,靠B座上的油缸前进、后退作径向运动。
(3) 轮杆机构主要由轮杆座、轮杆支撑座组成。
