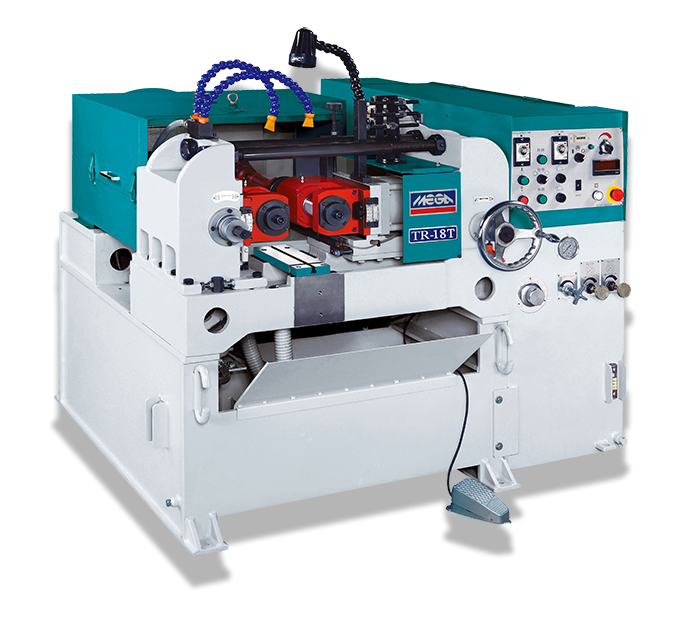

教你了解自动滚丝机的调整与操作
改变选择开关作业方位,可选择主动滚压和脚踏形式滚压以及手动形式。
主动循环形式:启动液压电机,将选择开关扳至主动,依据液压需求别离调整主动进滚压时刻和撤退停歇时刻,这时滑动座在前进时刻继电器操控的液压力效果下作进给运动,滑动座在撤退停歇时刻继电器操控下,作撤退停歇运动。
脚踏式循环形式:将脚踏线接头插上,这时时刻继电器停止作业,用脚踏下开关,滑动座在液压压力下作前进运动,在完结作业滚压后抬脚,滑动座在液压压力效果下退回。
II 安装滚丝轮时,应将连根轮杆擦净,装卸滚丝轮时先别离将轮杆支撑座卸下,将滚丝轮装在轮杆上,借助调整垫圈将滚丝轮调到所需求的轴向方位,两滚丝轮端面应尽量调一 水平面上,滚丝轮与支撑座轴承间以垫圈相结合,防止滚丝轮轴向窜动。 III 支撑座应在工件中心方位,随滚压工件直径的改变,支撑座方位也需求改变,调整办法:松开两个固定螺栓,将支撑座移到所需求方位,紧固螺栓即可。
IV 支撑块装在支撑座上面,顶端焊有硬质合金,松开支撑块紧固螺栓,在支撑块底部增减垫片来调整支撑块凹凸,然后紧固螺栓,支撑块的凹凸在滚压过程中起重要效果。
(1)
支撑块的高度取决于滚压工件的标准,同时依据不同工件资料,能够略微偏高或偏低。在一般情况下,对普通钢、优异碳素钢和有色金属工件,可使工件中心略低于滚压轮杆中心0—0.25mm,关于高强度优异合金钢、不锈钢工件,可使工件中心略高于滚压轮杆中心。使用中用户应依据实际情况调整。
(2) 支撑块的宽度应以滚压时,滚丝轮不会与支撑块相碰为起点,对直径M10以下标准的工件,应取接近于答应的宽度,关于直径M10以上标准的工件,答应支撑块顶端宽度较大,但也没必要超越18mm。
